Как отличить стабилитрон от диода

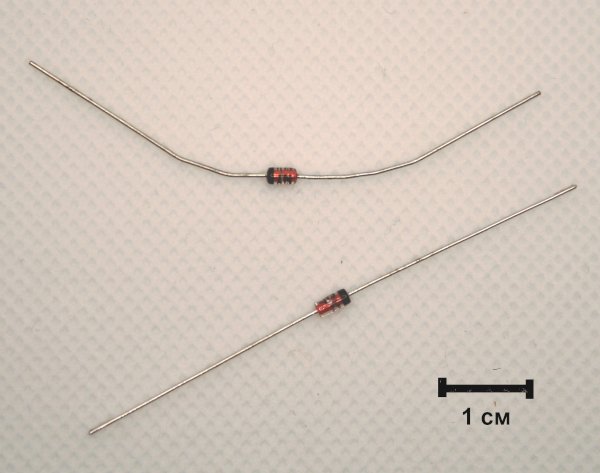

Стабилитрон и диод могут внешне выглядеть совершенно одинаково. К примеру, маломощный диод 1n4148 и серия маломощных стабилитронов BZX55C на различные напряжения стабилизации выпускаются в стеклянном корпусе DO-35. Да и у других моделей корпуса могут быть одинаковые или похожие: те же два вывода, метка катода... Как же отличить стабилитрон от диода?

Маркировка

Первое - вооружившись лупой, попробовать рассмотреть маркировку. На диоде должна быть отпечатана его модель. На стабилитроне - напряжение стабилизации.

Если маркировку невозможно прочитать, то самый простой совет - выбросить такую деталь. При современных ценах это расходные компоненты, и проще взять новую заведомо известную детальку, чем тратить гораздо более ценное время на установление личности сомнительного полупроводника.

Различия диода и стабилитрона

Но, если Вами движет бережливость, спортивный интерес или любознательность, способ различить эти детали существует. Как известно, и диод и стабилитрон конструктивно очень похожи. И тот и другой представляют собой кристалл полупроводника с двумя зонами проводимости, p и n. Оба они обладают прямой проводимостью, когда плюс подключен к аноду, а минус - к катоду.

Различие же диода и стабилитрона в том, как они себя ведут в области обратного напряжения. Обычный диод должен быть заперт, и может пропускать только мизерный обратный ток, который исчисляется микро- и даже нано-Амперами. А вот стабилитрон сконструирован таким образом, что при достижении напряжения стабилизации в нём возникает обратимый пробой, с довольно большим током. При этом напряжение на стабилитроне остаётся более-менее постоянным при различной силе тока. Этими свойствами и воспользуемся.

Проверка pn-перехода

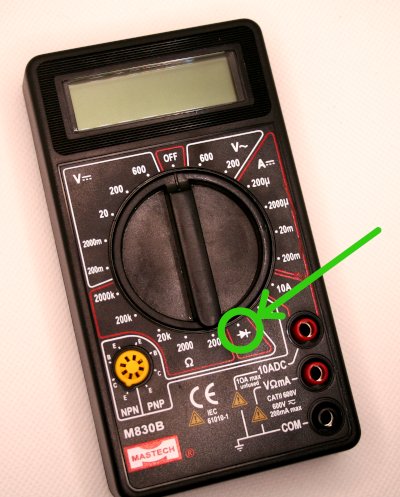

Будет не лишним сперва проверить исправность p-n перехода. Заодно, мы определим, где у прибора катод где анод, если метка катода тоже стёрлась. У современных мультиметров есть специальный режим проверки диодов.

Нужно подключить наш диодостабилирон сначала в одной полярности, потом в другой. И убедиться, что проводимость есть, причём только в одном направлении. При этом (в момент наличия проводимости) общий провод мультиметра будет присоединён к катоду.

Проверка с помощью регулируемого блока питания

Но это мы только проверили отсутствие обрывов и исправность pn-перехода. Чтобы увидеть, как деталька ведёт себя в области обратных напряжений, нам понадобится собрать простенькую схему. Желательно, чтобы блок питания был регулируемым, с возможностью плавно менять выходное напряжение.

Включаем блок питания и начинаем плавно увеличивать напряжение. В случае диода, миллиамперметр покажет практически отсутствие тока, а всё напряжение питания упадёт на исследуемой детали. То есть сколько мы выставили на блоке питания, столько мы и измерим на диоде, т.к. его сопротивление гораздо больше, чем сопротивление резистора.

Важно! Не следует превышать максимально допустимое обратное напряжение для диода. Для маломощных диодов оно составляет порядка 100В.

В случае стабилитрона будет наблюдаться иная картина. При достижении напряжения стабилизации ток начнёт заметно расти при дальнейшем увеличении напряжения питания. При этом падение напряжения на стабилитроне будет оставаться более-менее постоянным.

И в этом случае также не следует увлекаться, и превышать максимальный ток стабилизации, который зависит от напряжения стабилизации. Если оно не превышает 10 В, можно позволить токи до 40мА, если от 10 до 20 В - то лучше не превышать 20мА, а стабилитрон, BZX55C75, рассчитанный на 75Вольт, имеет предельный ток 5.3 мА.

Приставка к мультиметру для тестирования стабилитронов

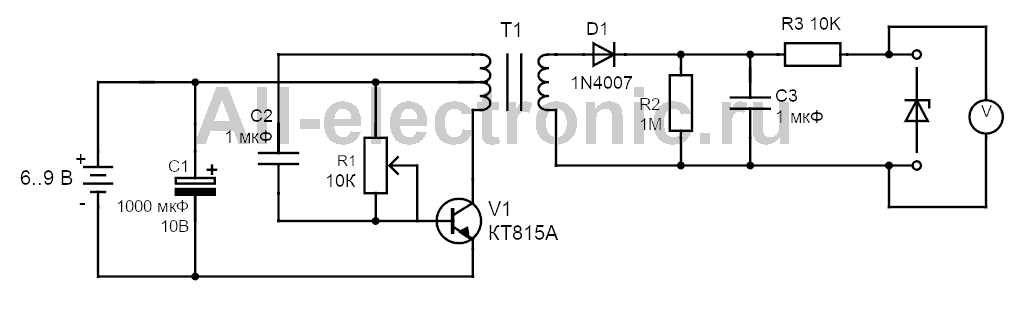

Не всегда под рукой есть регулируемый блок питания, особенно с диапазоном напряжения до 100-150В. Поэтому в радиолюбительской литературе в разных вариациях встречается такая  приставка к мультиметру для тестирования стабилитронов.

По сути, это маломощный генератор высокого напряжения.  На транзисторе V₁ собран блокинг-генератор. Трансформатор Т₁ - из любого простенького блока питания, поставленный "задом наперёд": сигнал генератора подаётся на вторичную обмотку, а повышенное напряжение снимается с первичной. Далее оно выпрямляется диодом  D₁ и сглаживается конденсатором C₃ (которой должен быть рассчитан на напряжение не менее 250 В). На выходе получается постоянное напряжение порядка 200 Вольт. Причём с помощью переменного резистора R₁ можно менять амплитуду сигнала генератора, а, следовательно, и выходное напряжение. Далее это напряжение через токоограничивающий резистор R₃ подаётся на тестируемый стабилитрон, параллельно которому подключен вольтметр (предел измерения необходимо установить на 200 В.)

Рекомендуется плавно поднимать напряжение с помощью R₁, чтобы не допустить выхода стабилитрона из строя. Кстати, приставка поможет и определить полярность стабилитрона. Если он подключен не так, как на схеме, то вольтметр покажет падение напряжения порядка 0.6 В.

И ещё раз напомню, что на маломощные диоды нельзя подавать напряжение больше 100 В.
