Диод

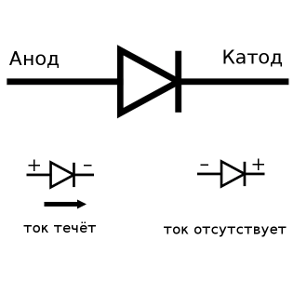

Если упрощённо, диод — это прибор, которой проводит ток только в одном направлении. На рисунке представлено обозначение диода на схеме. У него два вывода: катод и анод. Если на аноде достаточно большой «плюс» относительно катода, через диод течёт ток. Если же диод включён в обратной полярности, ток через него течь не будет.
Принцип действия полупроводникового диода
В настоящее время наиболее распространены полупроводниковые диоды, поэтому, в первую очередь, познакомимся именно с этим типом приборов.
Классический полупроводниковый диод представляет собой кристалл полупроводника (обычно, кремния или германия), в котором с помощью введения специальных примесей созданы две области: с n-проводимостью и с p-проводимостью. Подробнее теория полупроводников изложена в этой статье. Посмотрим, что будет, если к этому прибору подключать внешнее напряжение в разной полярности.

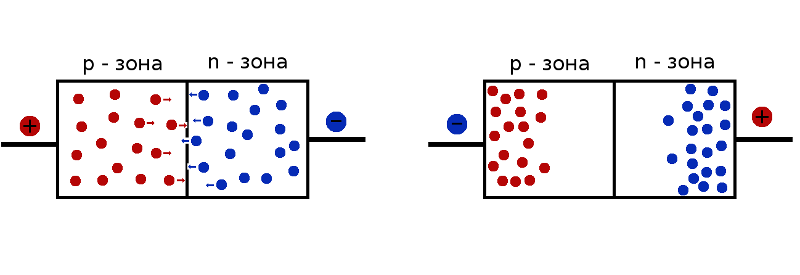

Если плюс подключен к аноду, к p-зоне, он отталкивает положительно заряженные дырки к области p-n перехода, где они встречаются с отрицательно заряженными электронами, отталкиваемыми минусом с анода. В p-n переходе происходит рекомбинация электронов и дырок (электрон, встретившись с вакантным местом, дыркой, просто занимает его; формально при этом и дырка и свободный электрон исчезают). Через диод течет ток. А внешний источник питания продолжает поставлять и дырки и электроны в полупроводник, на замену рекомбинировавшим парам, так что ток не прекращается.
Посмотрим, что будет при обратной полярности. Минус на аноде оттянет дырки от области p-n перехода. То же самое произойдёт с электронами в n-области. Таким образом, в зоне p-n перехода практически не останется свободных зарядов, которые могли бы поддерживать ток, и диод будет «закрыт».
Вольт-амперная характеристика диода
В Википедии даётся такое определение диода: это электронный элемент, обладающий нелинейной вольт-амперной характеристикой. Что же это такая за характеристика, да ещё нелинейная?
Как следует из названия, вольт-амперная характеристика показывает зависимость тока от напряжения. По сути, это график на плоскости с осями U (напряжение, измеряется в вольтах) и I (сила тока, измеряется в амперах).
Теперь, с нелинейностью. Хм, а вообще, бывает ли линейная вольт-амперная характеристика? Да, бывает. У резистора. Его ещё называют пассивным сопротивлением. Ток напрямую связан с напряжением: повысили напряжение и ток увеличился, понизили — уменьшился. И связь эта линейная, описывается всем известным законом Ома. Если построить график зависимости тока от напряжения, это будет прямая линия, а угол её наклона будет зависеть от величины сопротивления резистора.

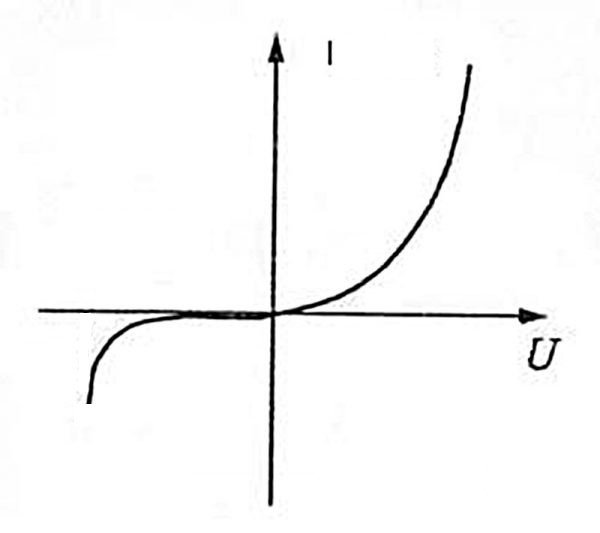

А вот у диода вольт-амперная характеристика далеко не прямая, поэтому и говорят: нелинейная. Выглядит она примерно так:
Другими словами, сопротивление диода зависит от величины и полярности приложенного к нему напряжения. При прямом включении (плюс на аноде) сопротивление мало, при обратном — велико.
Применение диодов
Такие свойства позволяют диоду работать в электронных схемах на тех участках, где есть переменное напряжение, меняющее полярность:
- в детекторах, выделять низкочастотную составляющую из высокочастотного сигнала
- в выпрямителях блоков питания — здесь диод помогает превратить переменное напряжение в постоянное (точнее, пульсирующее)
- для защиты устройств и отдельных узлов от «неправильной» полярности действующего напряжения.
Основные параметры диодов
В справочнике по диодам можно найти с десяток параметров. Здесь не буду перечислять все, отмечу лишь, что в зависимости от функций диода в данном конкретном устройстве обычно важны только некоторые из этих параметров.
Например, в выпрямителях смотрят на максимально допустимое обратное напряжение (в момент обратного полупериода, когда диод заперт, к нему приложено достаточно высокое напряжение) и на максимально допустимый прямой ток. Превышение одного из этих параметров может привести к выходу диода из строя.
Для высокочастотных устройств важна максимальная частота переключения диода. В некоторых схемах используется факт падения напряжения на диоде при прямом включении, и тогда нужно смотреть на такой параметр, как прямое напряжение при заданной силе тока.
"Родственники" диода

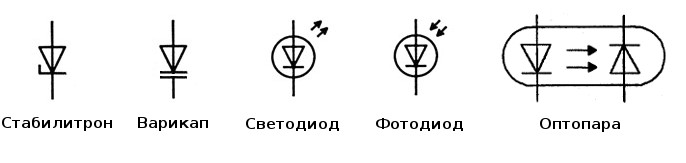

Стоит также кратко упомянуть особые типы диодов. Например, стабилитрон — это диод, работающий в области обратной ветви вольт-амперной характеристики. Он используется как «поставщик» заранее известного напряжения, поскольку оно практически не зависит от величины протекающего через стабилитрон тока.
Также, наверное, всем известны светодиоды — они способны превращать энергию рекомбинации электронов и дырок в p-n переходе в световое излучение. Причём, с гораздо большим КПД, чем, например, превращает электрическую энергию в свет лампа накаливания, благодаря чему светодиодные лампы оказываются весьма экономичны.
Обратный пример — фотодиод, его характеристики зависят от интенсивности света, который попадает на полупроводниковый кристалл.
Объединив свето- и фото-диод в одном корпусе, получим оптопару. Она помогает «развязать» участки схемы: между ними уже не будет электрического контакта, а сигнал будет передаваться светом. Обычно это делается в целях безопасности, например, чтобы высокое напряжение с силового блока ни при каких обстоятельствах не попало на низковольтные управляющие схемы.
Ещё один интересный тип диодов — варикап. Тут используется тот факт, что p-n переход имеет ёмкость, свободные заряды в области n и в области p являются как бы обкладками конденсатора. При этом, ёмкость такого конденсатора меняется в зависимости от величины приложенного к варикапу напряжения.
