Диод 1n4148: характеристики, аналоги

Диод 1n4148 относится к классу маломощных импульсных приборов. Предназначен для работы в высокочастнотных схемах. С успехом функционирует на частотах порядка 100 МГц с временем восстановления обратной проводимости менее 4 нс. Впрочем, благодаря своим характеристикам и невысокой цене диод 1N4148 широко применяется в самых различных схемах. Основа полупроводникового кристалла - кремний.

Характеристики диода 1n4148

Параметр	Обозн.	Величина	Ед.изм.
Максимальное импульсное  обратное напряжение	VRPM	100	В
Максимальное переменное напряжение (действующее значение)	VRMS	100	В
Максимальный средний прямой ток при 75°C	IAV	150	мА
Максимальный прямой ток импульса в течение 1 сек.	IFSM	0.5	А
Макс. падение напряжение на диоде при прямом токе >10 мА	VF	1.0	В
Макс. постоянный обратный ток, при температуре 25°C и обратном напряжении 20 В	IR	25	нА
Емкость p-n перехода	Cd	4	пФ

Ссылка на более подробный даташит диода 1n4148 в конце статьи

Корпус, размеры

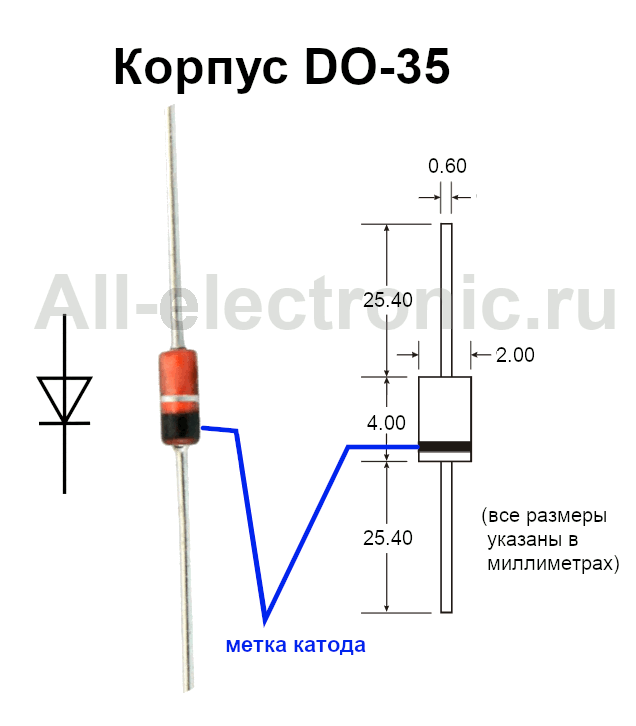

Диод 1n4148 производится в герметичном стеклянном корпусе DO-35:

Внешне он очень похож на маломощный стабилитрон, отличается маркировкой. На диоде должны быть цифры 4148, на стабилитроне будет напряжение стабилизации.

Также возможен SMD-вариант исполнения диода 1n4148.

Аналоги диода 1n4148

В качестве замены 1n4148 можно порекомендовать отечественные аналоги КД522Б или КД521А, а также следующие модели:

• 1n4150, 1n4448
• 1n914 (устаревшая модель, чуть больше токи утечки)
• 1S2076A, 1S276A
• ECG177
