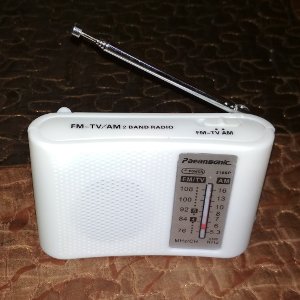

Радиоприёмник CF210SP

Приёмник-конструктор с Алиэкспресс

Сегодня собираем радиоприёмник-конструктор с Алиэкспресс, модель CF210SP. Вот ссылка на покупку: выбрать магазин и заказать.

Вот так выглядит содержимое посылки:

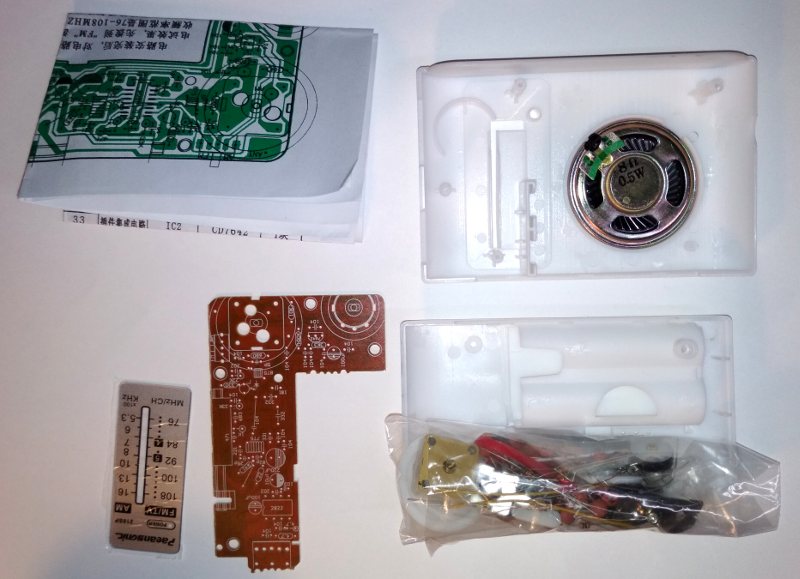

Содержимое посылки с приёмником cf210sp

Посылка с Алиэкспресс

Инструкция, разумеется, на китайском. Но принципиальная схема имеется:

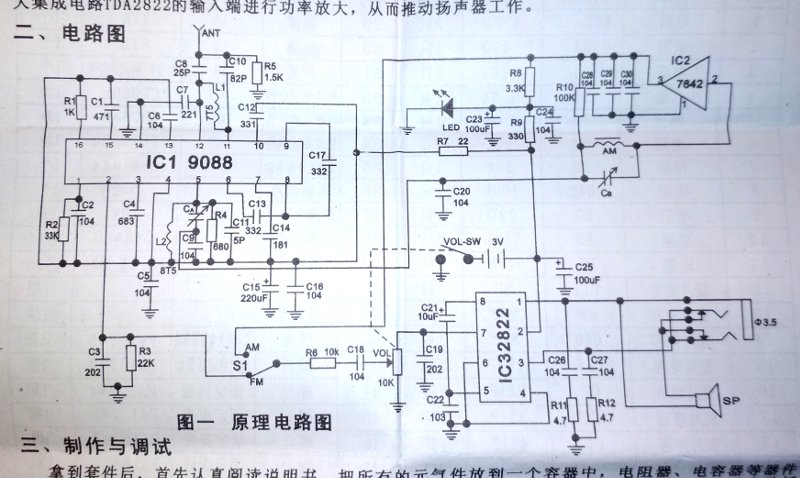

Схема радиоприёмника CF210SP

Принципиальная схема радиоприёмника CF210SP

Без косяков с комплектацией не обошлось. Был один лишний конденсатор, зато не хватало одного резистора. Вернее, он был, но не того номинала, который указан в схеме и на плате.

Особенности схемы

В этом радиоприёмнике используются целых три микросхемы. Первая обозначена 9088, она используется для FM-диапазона. Вторая, 7642 — для AM-диапазона. У неё всего три вывода, и выглядит она как транзистор. Тем не менее, это полноценный радиоприёмник, засунутый в микросхему. И, наконец, на третьей микросхеме, 2822, собран усилитель низкой частоты.

Процесс сборки CF210SP

В сборке радиоприёмника ничего сложного. Аккуратно расставляем детали, потом запаиваем. Начинать удобнее с мелких деталей, а в самом конце монтировать самые крупные элементы: подстроечный конденсатор, переключатель диапазонов, разъём для подключения наушников, регулятор громкости.

На всякий случай для начинающих напоминаю некоторые моменты. Электролитические конденсаторы имеют полярность. Отрицательный вывод у них на корпусе отмечен полосочкой с «минусами», а на плате он заштрихован. Также полярность имеет светодиод, вывод катода более длинный. У микросхем есть метка, она должна совпадать с меткой на плате.

Если говорить конкретно о нашей схеме CF210SP, обратите внимание что некоторые резисторы монтируются лёжа, а некоторые стоя. На плате они чуть по-разному обозначены. Ещё, в блоке FM есть две катушечки индуктивности, 7T5 и 8T5. Выглядят они почти одинаково, но у одной 7 витков, а у другой 8. Не перепутайте. Также микросхема блока FM монтируется методом SMD, поверхностного монтажа. Впрочем, у меня не возникло проблем припаять её обычным паяльником с тонким жалом.

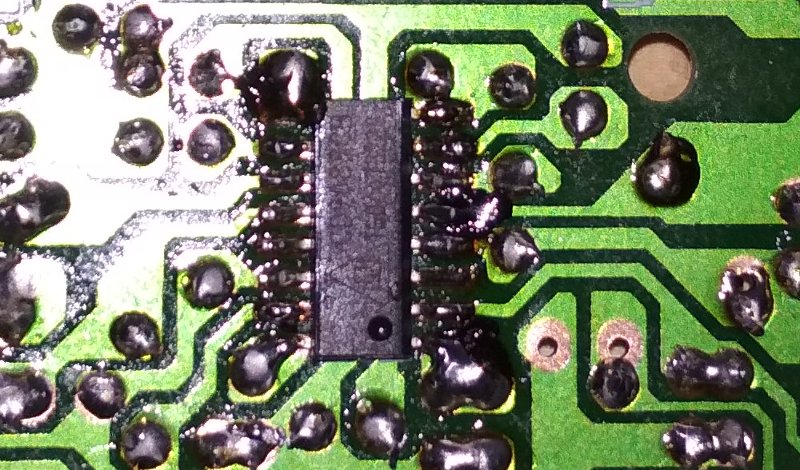

Пайка smd-микросхемы

Припайка SMD-микросхемы

Светодиод, который служит индикатором включения питания, перед монтажём лучше примерить, и оставить ножки подлинее. С тем расчётом, чтобы при сборке корпуса он входил в предназначенное для него отверстие.

Почти всё сказанное иллюстировано на следующей фотографии:

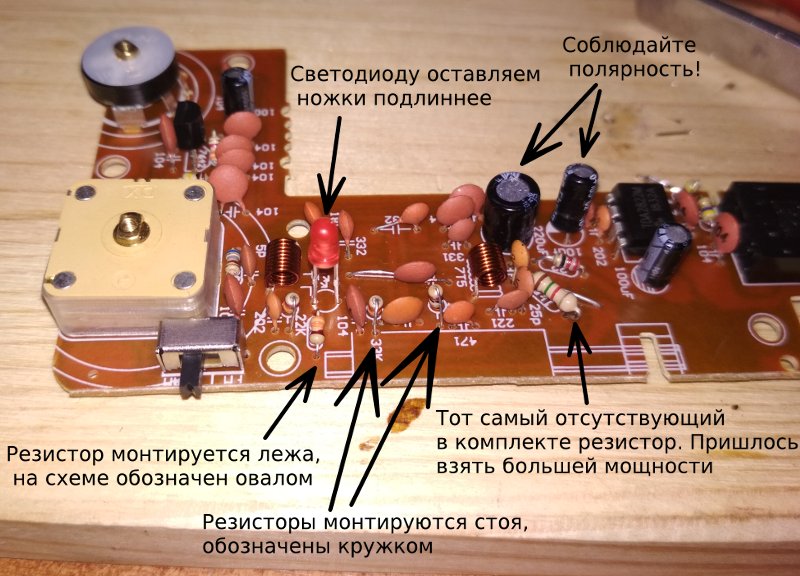

Особенности сборки радиоприёмника

Рекомендации и особенности сборки

Мы подходим к завершающей стадии сборки. Нужно аккуратно подпаять провода от катушки AM, антенны, динамика, клемм питания к плате.

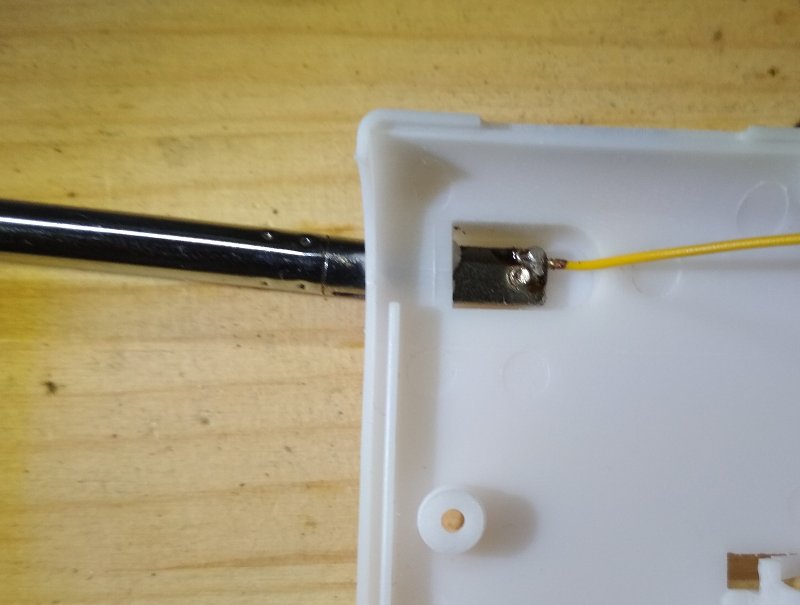

Крепление антенны

Крепление антенны и припайка к ней провода

Конечно, не терпится провести испытания, не дожидаясь окончательной сборки. Подсоединив провода от блока питания, и выставив напряжение порядка 2.6 Вольт, проверяем работу схемы:

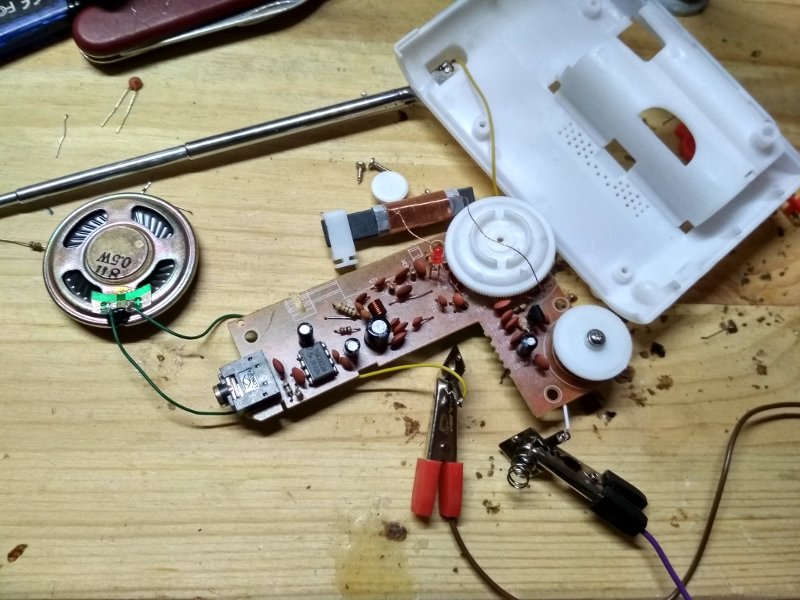

Испытания собранной схемы

Всё припаяно, можно проводить испытания!

Не обошлось без применения термоклея. Лучше закрепить им катушку AM, которая на стандартном креплении держится просто на соплях, динамик, а также провода, чтобы не болтались.

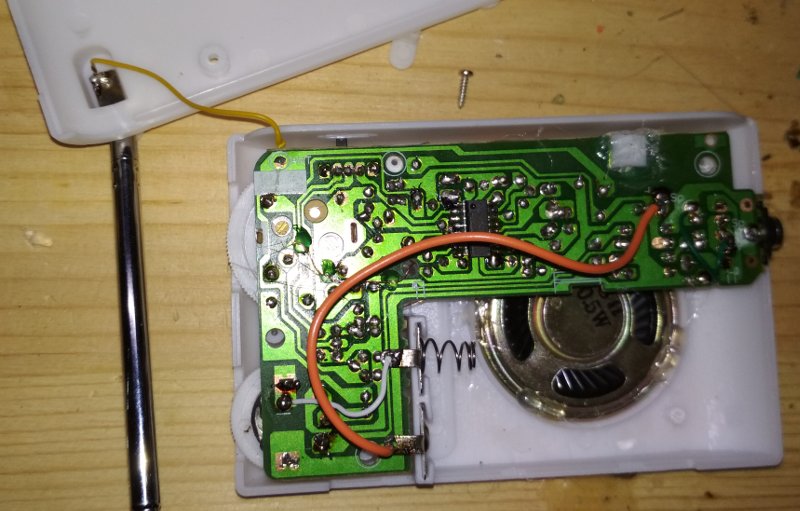

Применение термоклея

Провода и термоклей

Самого длинного из идущих в комплекте проводов не хватило для положительной клеммы питания, пришлось взять свой провод.

Кстати, на картинке плюсовая и минусовая клемма расположены неправильно. Должно быть наоборот: плюсовая выше, а минусовая ниже. Иначе задняя крышка корпуса не встанет на место: там специально оставлена прорезь для пружинки минусовой клеммы.

Осталось собрать корпус, сообразив, как вставить индикатор частоты :).

Вопросы по сборке можно задать в комменатриях. А пока, коротенькое видео работающей модели:
