SS34, диод Шоттки: характеристики, аналоги

Диод ss34 относится к классу выпрямительных, с барьером Шоттки, в SMD-исполнении. Напомним, диод Шоттки отличается от обычного пониженным падением напряжения при прямом токе (см. параметр V_F в характеристиках). Диод ss34 производится под брендом Youtai Semiconductor (UMW) и применяется в быстродействующих импульсных схемах с максимальным прямым током 3 А.

Диод ss34 принадлежит к серии SS3xx. Основа полупроводника - кремний. Среди других диодов серии наш герой имеет довольно низкое допустимое обратное напряжение, зато способен выдержать сравнительно высокий краткий импульс прямого тока, до 100А (см. даташит серии, ссылка в конце статьи.)

Содержание:

Характеристики диода Шоттки ss34

Корпус, размеры

Подбор аналогов диода ss34

Дополнительная информация

Характеристики диода Шоттки ss34

Параметр	Обозн.	Величина	Ед.изм.
Максимальное импульсное  обратное напряжение	VRPM	40	В
Максимальное переменное напряжение	VRMS	28	В
Максимальный средний прямой ток	IAV	3	А
Максимальный одиночный импульс	IFSM	100	A
Макс. падение напряжение на диоде при прямом токе 3А и температуре 25°C	VF	0.5	В
Макс. постоянный обратный ток, при температуре 25°C	IR	0.5	мА
Рабочая температура	Tj	-55..+125	°C

Ссылка на более подробные характеристики ss34 в конце статьи

Корпус, размеры

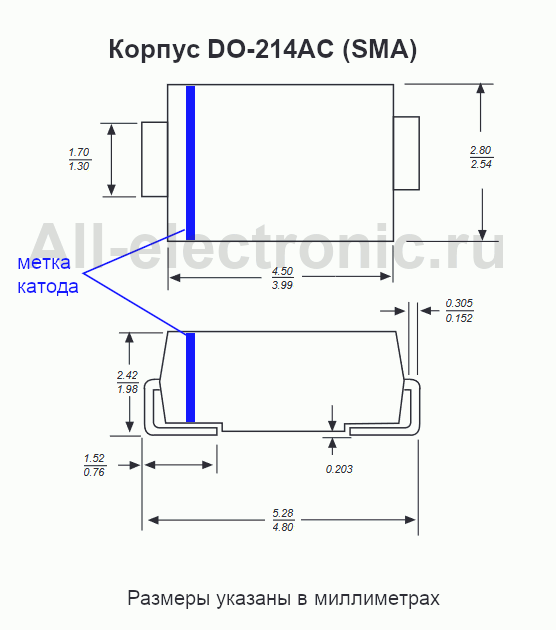

Диод ss34 производится в корпусе SMA (DO-214AC):

Аналоги диода ss34

В качестве замены ss34 можно порекомендовать такие аналоги, как SK34A-LTP от MCC или B340A от MDD.

Дополнительная информация

Более подробный datashit для диода ss34 можно скачать по ссылке. Также, возможно, Вас заинтересуют теоретические материалы по теме "диоды":
