Выпрямительный диод 1n4001

Диод 1n4001 относится к классу выпрямительных. Основа кристалла полупроводника - кремний.

Вся серия диодов 1n400x имеет аналогичные характеристики, отличается у них только допустимое обратное напряжение. 1n4001  - младший в этой серии, поэтому допустимое напряжение у него всего 50 В.

Характеристики диода 1n4001

Параметр Обозн. Величина Ед.изм.
Максимальное импульсное  обратное напряжение VRPM 50 В
Максимальное переменное напряжение (действующее значение) VRMS 35 В
Максимальный средний прямой ток при 75°C IAV 1 А
Максимальный прямой ток импульса в течение 8.3 мсек., одиночная полусинусоидальная волна на ном.нагрузку IFSM 30 А
Макс. падение напряжение на диоде при прямом токе 1 А VF 1.1 В
Макс. постоянный обратный ток, при температуре 25°C IR 5 / 50 мкА
Емкость p-n перехода CJ 15 пФ

Корпус, размеры

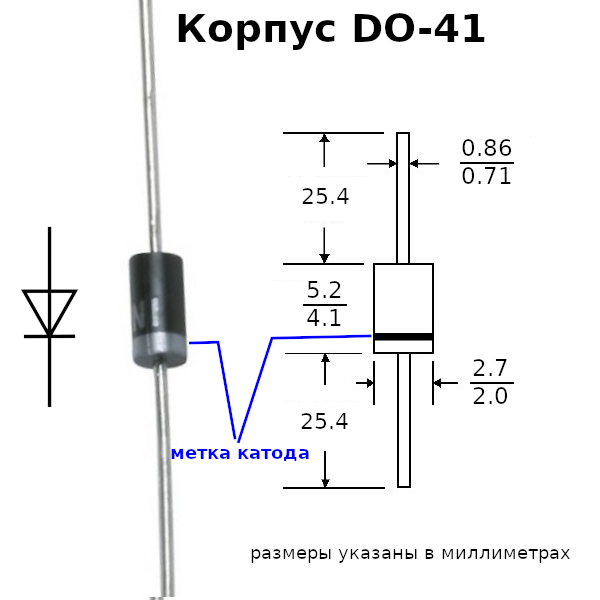

Диод 1n4001 производится в корпусе из негорючего пластика, тип DO-41:

Копрус DO-41

Также возможен SMD-вариант исполнения.

Аналоги диода 1n4001

В качестве замены 1n4001 подойдёт любой другой диод из серии 1n400x. Из отечественных аналогов можно посмотреть КД258 и КД212. Но их характеристи не полностью аналогичны характеристикам 1n4001, т.е. нужно тщательно сверить параметры диодов с требованиями схемы. Кроме того, у перечисленных приборов различаются габаритные размеры корпусов.

Также в качестве замены могут подойти следующие модели других производителей:

  • Rectron RL1N4001
  • General Semiconductor GP10A
  • Diotec Semiconductor 10D05

См. также

Более подробную информацию (на английском языке) можно найти здесь: скачать параметры (datashit) диод 1n4001. Кроме того, Вас, возможно, заинтересуют теоретические материалы по теме "диоды":
