Bluetooth-колонка - конструктор с Алиэкспресс

Блютус-колонка

Предлагаю Вашему вниманию небольшой обзор новой самоделки с Али-экспресс: аудиоколонка, которая умеет и подключаться по bluetooth, и проигрывать mp3-файлы с USB-флешки. Конечно, высоким качеством звука она похвастать не может, поэтому и размещена схема в разделе "Игрушки". Но, может стать интересным конструктором, который поможет скоротать вечерок-другой. В комплекте есть и пульт дистанционного управления, который даже реально работает. Для желающих заказать вот ссылка.

Посылка

В посылке мы находим:

  • два динамика
  • модуль плеера
  • плату световых эффектов
  • пакетик с деталями
  • набор проводов
  • инструкцию
  • пульт ДУ
  • элементы для сборки корпуса (производитель предлагает два варианта: чёрный и прозрачный)

Содержимое посылки

Содержимое посылки

Пайка

Собственно, паять нам предстоит только плату световых эффектов. Обратимся к схеме устройства:

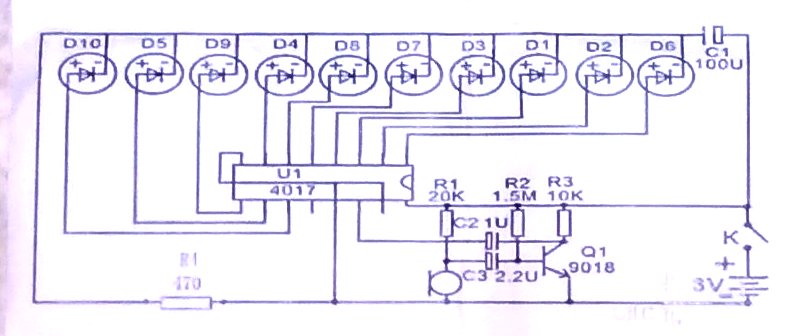

Схема платы световых эффектов

Схема платы световых эффектов

Работает устройство следующим образом: звук улавливается микрофоном и через разделительный конденсатор C3 попадает на базу транзистора. Сигнал усиливается и через C2 поступает на вход счётчика на микросхеме U1. Этот тип микросхемы подробно описан в других статьях, например, про электронный игральный кубик.

С каждым новым импульсом U1 зажигает очередной светодиод. R4 ограничивает ток через светодиоды. С1, видимо, работает как фильтр случайных всплесков. R1 нужен для подачи потенциала на электретный микрофон.

Хотя на схеме указано питание 3 В, она прекрасно работает от источника 5 В — наша схема питается от USB.

На схеме не указан подстроечный резистор номиналом 10 кОм, который включён параллельно микрофону. Такой простейший способ регулировки чувствительности устройства.

На что обратить внимание при пайке. Во-первых, примерить на каком расстоянии загибать ножки светодиодов — с тем расчётом, чтобы они чётко входили в предназначенные для них отверстия на передней стенке корпуса. Во-вторых, помнить, что у светодиодов и электролитических конденсаторов есть полярность.

Наступило время испытать работу нашей платы:

Сборка устройства

Теперь, распаиваем провода питания, провода к динамикам и выключатель. В комплекте есть два больших электролитических конденсатора по 470 мкф. Их следует припаять последовательно с динамиками, чтобы не пускать на динамик постоянную составляющую, «минусом» к динамику.

Осталось припаять провода, не забыв заранее продеть USB-провод в отверстие на задней стенке корпуса. Должно получиться что-то такое:

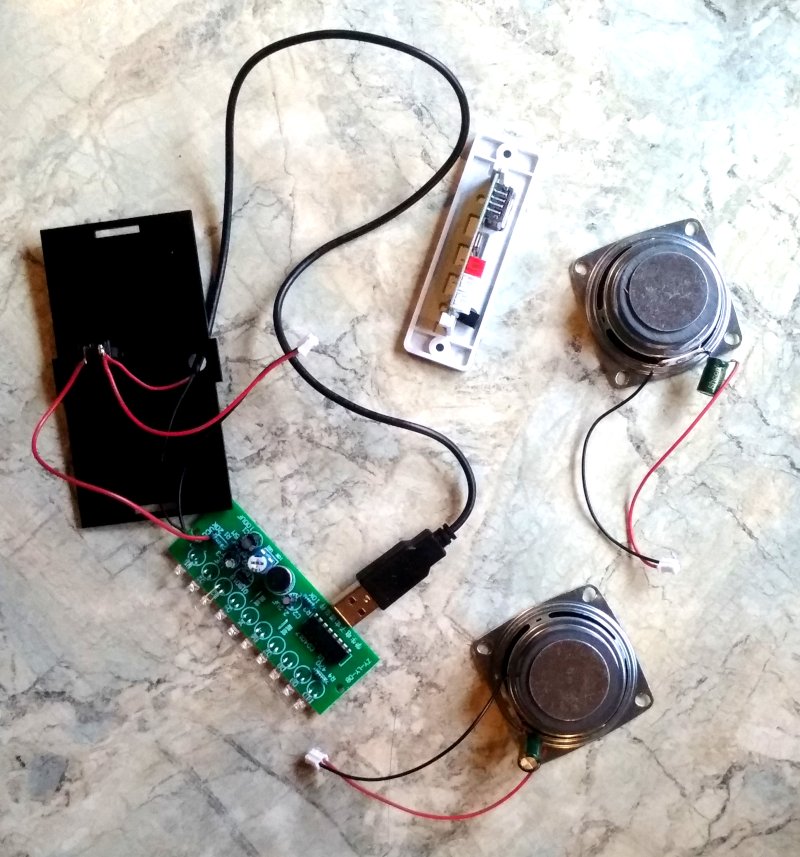

Сборка bluetooth-колонки

Устройство готово к сборке

Провода к выключателю можно припаивать разными способами. Я, например, сделал так: на плату bluetooth-модуля питание попадает сразу, а вот на плату световых эффектов — черз выключатель. Таким образом, появляется возможность включать/выключать цветомузыку при работающем плеере.

Собираем корпус.

Сборка корпуса

Сборка корпуса

Подключив питание, слышим роботизированный голос, сообщающий что-то о готовности bluetooth:
