Звуковой датчик, простая схема

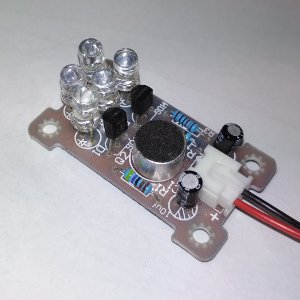

Ещё одна простенькая поделка с Алиэкспресс. Звуковой датчик, который моргает светодиодами, если рядом раздаётся достаточно громкий звук.

Набор стоит в пределах 50 рублей (цены 2019 года). Мне пришла только плата и детали, без какой-либо схемы и документации. Поэтому, схему пришлось нарисовать, изучив дорожки печтаной платы.

Особенности схемы

Звук, как нетрудно догадаться, регистрируется микрофоном M1. В данной схеме использован электретный микрофон. Чтобы этот тип микрофона работал, к нему должно быть приложено небольшое напряжение. Дело в том, что принцип действия электретного микрофона основан на изменении его ёмкости под воздействием звука. То есть сам микрофон не генерирует ЭДС, поэтому нуждается во внешнем потенциале. За это в схеме отвечает резистор R1.

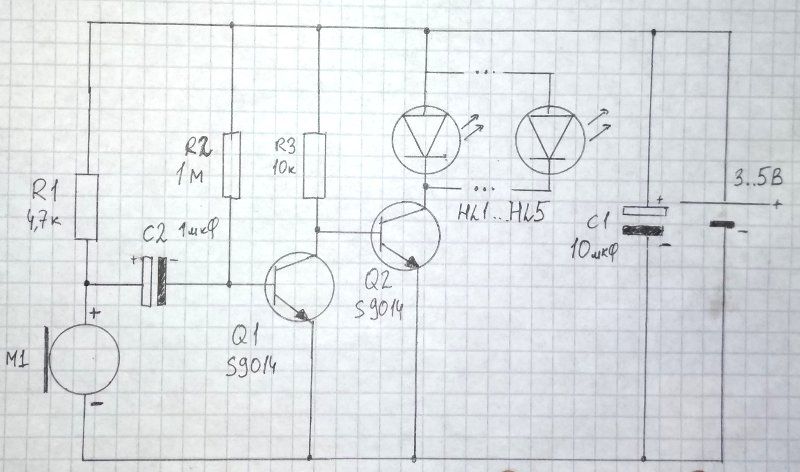

Схема датчика звука

Далее, чтобы напряжение с резистора R1 не пошло на базу транзистора Q1, между ними включен конденсатор C2, который пропускает только переменную составляющую, генерируемую микрофоном.

Транзисторы включены интересно. Дело в том, что в отсутствие звука транзистор Q1 чуть приоткрыт. Тем самым, его коллектор сидит на земле и надёжно закрывает Q2, светодиоды не горят.

Когда появляется звуковой импульс, его достаточно, чтобы прикрыть Q1. Вслед за этим тут же открывается Q2, нагрузкой которого являются светодиоды. Они загораются.

Конденсатор C1 — стандартный фильтр всевозможных высокочастотных составляющих на источнике питания.
