Самодельный держатель "третья рука"

Держатель для пайки

Сегодня хочу рассказать о самодельном держателе "третья рука". Это очень ценный помощник при пайке электронных плат. Ведь у радиолюбителя в одной руке паяльник, другой рукой он держит пинцет с проводом или деталью. Как раз третьей руки и не хватает, чтобы придерживать ещё и саму плату.

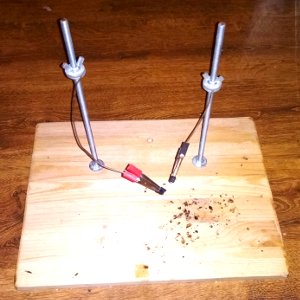

Хотя мой держатель выглядит и неказисто, уже, как видно по фото, со следами канифоли, тем не менее он исправно выполняет свою функцию. К тому же он прост в сборке и обойдётся весьма дёшево.

В качестве основы я взял кусок мебельного щита из сосны, размером примерно 36х28х1.5 см. Подошла бы и толстая фанера. Также понадобятся шпильки с резьбой. Я купил метровую шпильку толщиной 6 мм, и отрезал болгаркой два куска длиной около 25 см.

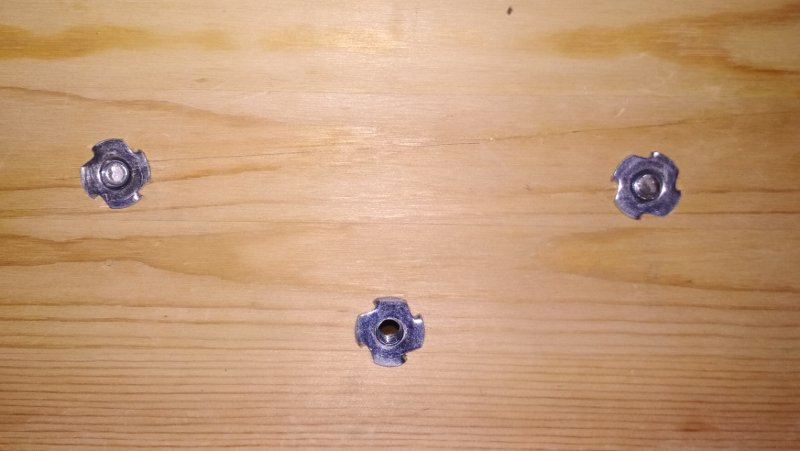

В основе просверлил дырки под шпильки, и с нижней стороны закрепил гайки с усиками (под дерево). Вкрутил шпильки, а с верхней стороны зафиксировал каждую гайкой и шайбой.

вид снизу

Вид снизу

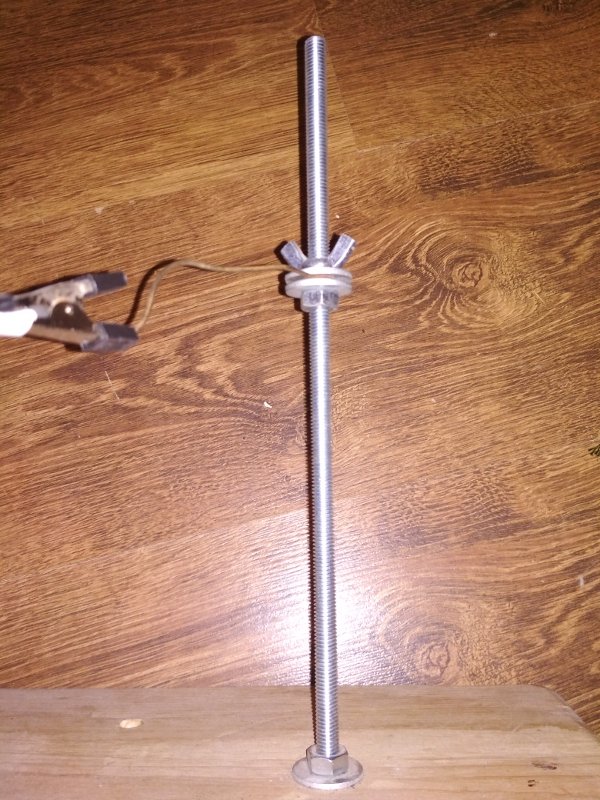

Чтобы не сооружать громоздкие поворотные механизмы, я взял обычную стальную проволоку толщиной 1.5мм. С одной стороны, она гнётся в любых плоскостях, с другой - достаточно упругая и надёжно держит плату. На одном конце проволоки закрепил зажим "крокодил", на другом сделал петельку и зафиксировал на шпильке с помощью двух шайб и двух гаек. Верхняя гайка с "барашком", чтобы можно было легко ослабить крепление и повернуть "руку".

Стойка третьей руки

Стойка-шпилька третьей руки

На зубчики "крокодила" одел кусочки ПВХ-трубочек (обычная изоляция проводов) подходящего размера, чтобы зажимы не царапали плату.

В конструкции предусмотрено третье отверстие для третьей стойки, на которой можно закрепить лупу и лампу для освещения. Но на практике я третьей стойкой не пользуюсь. Её пришлось бы сделать довольно высокой, а так весь держатель "третья рука" удобно умещается на обычную книжную полку.
